双辊破碎机

双辊破碎机

  • 简介: 一、设备用途    双辊式破碎机是一种结构简单、操作方便、价格低
产品详细

一、设备用途


   双辊式破碎机是一种结构简单、操作方便、价格低廉、工作安全可靠的一种细碎破碎机,本机适用于水泥、冶金、化工、电力、煤炭等工业部门中破碎各种中等硬度的物料,如石灰石、炉渣、焦炭、煤块等物料的中碎、细碎作业。


   二、主要技术参数

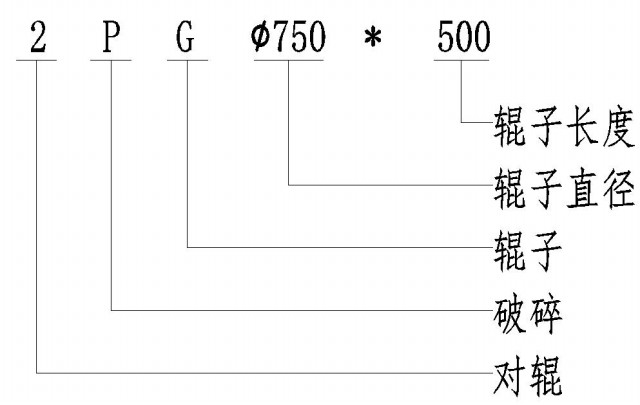

 三、设备型号说明


四、结构组成与工作原理

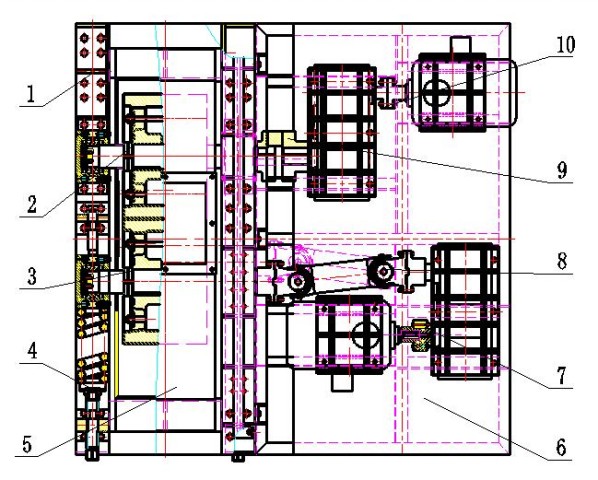

 4.1结构组成


本机主要由:1、机架  2、固定辊部 3、滑动辊部 4、安全调整部  5、辊子护罩部  6、传动部底座 7、滑动辊传动部   8、万向联轴器  9、联轴器  10、固定辊传动部等部分组成


4.2工作原理

    电机通过联轴器、减速机减速,通过联轴器分别带动固定辊部和活动辊部转动工作,机架部起主、被动辊部支承作用。被破碎的物料经机架部进入两辊的空间内,使物料受挤压、研磨而被破碎,经机架下部排出机体。

   固定辊部相对于机架固定,而活动辊部相对于机架可以水平移动。活动辊部一侧设有调整部,由调整弹簧支承。当物料中进入不可破碎物时,调整部所受压力增大,活动辊部起缓冲作用而后退,使两辊之间间隙增大,使不可破碎物以自身重力自由落体排出机体。同时,由于在长时期工作过程中,破碎辊部的辊皮会磨损,而使两者之间间隙增大,或对物料排料粒度要求不同,需要调整固定辊和活动辊之间的间隙时,也可以通过紧固或放松调整丝杆而完成。

    在防护罩两下端设有两刮刀装置,主要用来刮掉辊皮表面粘结的物料层。


五、结构特点

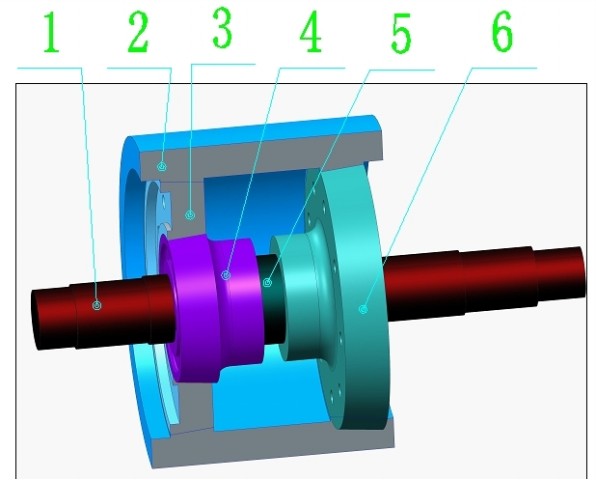

 5.1辊子结构





                              1、主轴 2、辊皮 3、外辊心II 4、外辊心I 5、隔套 6、内辊心

5.2  活动辊部同减速机之间通过万向联轴节联接,可以使活动辊调整范围增大。

5.3  辊子部是该破碎机的核心部分。在设计上,磨辊与主轴采用键与锥套结合联结形式,结构简单,拆装方便。辊心采用分体形式,便于更换辊皮;更换辊皮是可利用随机工装用螺栓拉紧外辊心,然后在另外一侧用钢棒从螺栓孔内伸进去,震击外辊心II,去掉外辊心,辊皮即可以穿过轴承座外侧拆下更换。

5.4 安全调整装置结构简单,调整安全、方便,破碎力全部承受在弹簧和拉杆上面。当破碎物腔内进入不可破碎物时,弹簧压缩,而使两辊之间间隙增大,不可破碎物排出机体。

5.5  机架和底架采用箱形组合结构,强度大,安全可靠。

5.6  在弹簧压板的外端面上增加有螺母放松装置,防止螺母的经常松动,提高了机器的工作效率,同时也减少了工人的工作量。

5.7  减速机采用ZLY(硬齿面)减速机,传动效率高,使用寿命长。
